產品特性：
鍋爐為組（快）裝形式，結構緊湊形式，占地面積小，安裝周期短，安裝費用少，基建投資??；
管板處煙溫低，煙管單向回程管板受熱均勻，管板低應力使鍋爐運行可靠使用壽命長；
受熱面布置充分、合理，鍋爐升溫、升壓快，出力足，熱效率高；
爐排分風倉進風，各風量獨立可調，爐排放無級調速，充分燃燒；
電控柜配備齊全的自動控制和檢測儀表，自動化程度高，安全可靠，操作簡便。
注：由于本公司產品不斷改進，以上產品參數將不斷更新，本頁所列僅供參考。列表鍋爐品種為本廠代表產品，如需其他型號參考鍋爐可參閱有關圖紙資料

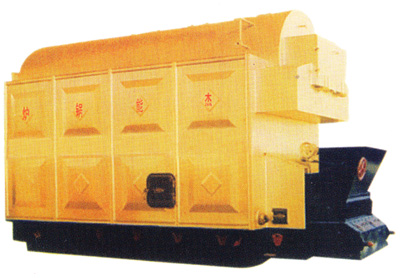

DZL系列生物質顆粒熱水鍋爐
|
參數\數據\型號
|
DZL0.7-0.7/95/70-M |
DZL1.4-0.7/95/70-M |
DZL2.8-0.7/95/70-M |
DZL4.25-1/115/70-M |
DZL7-1.0/95/70-M |
DZL10.5-1.0/95/70-M |
DZL14-1/115/70-M |
|
|
額定熱功率（MW）
|
0.7
|
1.4
|
2.8
|
4.2
|
7
|
10.5
|
14
|
|
|
額定工作壓力Mpa
|
0.7
|
0.7/1.0
|
0.7/1.0
|
0.7/1.0
|
1
|
1
|
1.0/1.25
|
|
|
額定出口溫度℃
|
95
|
95/115
|
95/115
|
95/115
|
95/115
|
95/115
|
115/130
|
|
|
額定進口溫度℃
|
70
|
70
|
70
|
70
|
70
|
70
|
70
|
|
|
鍋爐受熱面積㎡
|
3.7/18.1
|
6.7/33
|
11/86
|
14/121
|
27/205
|
23/288
|
53/401
|
|
|
爐排有效面積㎡
|
2.1
|
3.2
|
5.2
|
8.2
|
11.8
|
17.3
|
21
|
|
|
水體水容積m3
|
3.6
|
6.5
|
9.2
|
12.3
|
16.5
|
20
|
25
|
|
|
鍋爐效率%
|
>76
|
>78
|
>79
|
>81
|
>81
|
>81
|
>81
|
|
|
適用燃料
|
生物顆粒
|
|||||||
|
燃燒耗量Kg/h
|
183
|
366
|
714
|
1058
|
1780
|
2670
|
3527
|
|
|
運輸件尺寸m
|
5.4×1.8×2.8
|
5.7×2.6×3.4
|
6.8×2.9×3.6
|
7.8×3.0×3.6
|
7.2×3.4×3.6
|
9.4×3.4×3.6
|
9.4×3.5×3.6
|
|
|
運輸件重量t
|
13
|
16
|
28
|
25
|
33
|
42
|
27
|
|
|
安裝后外形尺寸M
|
5.4×3.2×4.2
|
6.5×4.0×4.8
|
7.1×4.1×5.0
|
9.5×5.5×6.3
|
9.8×5.7×6.3
|
10.7×5.7×6.8
|
11×5.8×8.6
|
|
|
引風機
|
型號
|
Y5-47 右0°
|
GY2-15右0°
|
YX9-35No.8c右0°
|
GY6-1右0 °
|
GY10-15右0 °
|
Y5-47 12D右0 °
|
Y5-47 12.4D右0 °
|
|
流量（m3/h）
|
3295-5100
|
5200-8500
|
8868-19342
|
14000-20000
|
26320-32138
|
33318-50356
|
36762-55561
|
|
|
風壓
|
2383-2079
|
3668-3020
|
2805-3041
|
3060-3220
|
3714-3802
|
3628-3393
|
3874-3619
|
|
|
電動機功率
|
5.5
|
11
|
18.5
|
30
|
55
|
75
|
90
|
|
|
鼓風機
|
型號
|
T4-72 4.5A右225 °
|
GG2-11右225°
|
T4-72 4.5A右225°
|
T4-72 5A右225°
|
GG10-1右225 °
|
G4-73右225 °
|
G4-73 9D右225 °
|
|
流量（m3/h）
|
1688-3517
|
3189-4130
|
5360-10288
|
7352-2954
|
10000-22500
|
23003-32079
|
23003-44128
|
|
|
風壓
|
792-1300
|
1578-1461
|
2582-161
|
3195-2954
|
2690-1620
|
2668-2559
|
2668-1775
|
|
|
電動機功率
|
1.5
|
3
|
7.5
|
11
|
15
|
30
|
37
|
|
|
調速箱
|
型號
|
GL-5P
|
GL-5P
|
GL-5P
|
GL-10P
|
GL-16P
|
GL-20P/Ⅱ
|
GL-20P/Ⅱ
|
|
電動機功率
|
0.55
|
0.55
|
0.55
|
0.75
|
1.1
|
1.5
|
1.5
|
|
|
出渣機
|
型號
|
XL-1
|
LXL-2
|
LXL-4
|
LXL-6
|
LXL-10
|
LXL-15
|
LXL-20
|
|
電動機功率
|
0.75
|
1.1
|
1.1
|
1.1
|
1.1
|
1.5
|
1.5
|
|
|
除塵器型號
|
XD-1
|
XD-2
|
XD-4
|
XD-6
|
XD-10
|
XD-15
|
XD-20
|
|
[NextPage]
DZL系列生物質顆粒蒸汽鍋爐
|
參數\數據\型號
|
DZL1-0.7-M |
DZL2-1.25-M |
DZL4-1.25-M |
DZL6-1.25-M |
DZL10-1.25-M |
DZL15-1.25-M |
DZL20-1.25-M |
|
|
額定熱功率（MW）
|
1
|
2
|
4
|
6
|
10
|
15
|
20
|
|
|
額定工作壓力Mpa
|
0.7/1.0
|
1.25/1.6/2.5
|
1.25/1.6/2.5
|
1.25/1.6
|
1.25/1.6
|
1.25/1.6
|
1.25/1.6
|
|
|
額定蒸汽溫度℃
|
170/184
|
193/204/226
|
193/204/226
|
193/204
|
193/204
|
193/204
|
193/204
|
|
|
給水溫度℃
|
20
|
20
|
20
|
20
|
20
|
20
|
20
|
|
|
受熱面積
|
鍋爐本體㎡
|
3.5/20
|
6.5/40
|
11/88
|
16/118
|
17/200
|
17/200
|
53/415
|
|
省煤器㎡
|
10
|
17
|
17
|
50
|
131
|
131
|
213
|
|
|
爐排有效面積㎡
|
2.1
|
3.2
|
5.2
|
7.8
|
11.8
|
11.8
|
21
|
|
|
水體水溶容積m3
|
3.6
|
6.5
|
9.2
|
12.3
|
16.5
|
16.5
|
25
|
|
|
鍋爐效率%
|
>76
|
>78
|
>78
|
>80
|
>80
|
>80
|
>80
|
|
|
適用燃料
|
生物顆粒
|
|||||||
|
燃燒耗量Kg/h
|
183
|
366
|
714
|
1058
|
1780
|
2670
|
3527
|
|
|
運輸件尺寸m
|
5.5×1.8×2.9
|
5.7×2.6×3.4
|
6.8×2.9×3.6
|
7.1×2.8×3.6
|
7.6×3.4×3.6
|
9.4×3.4×3.6
|
9.8×3.5×3.6
|
|
|
運輸件重量t
|
13
|
17
|
28
|
22
|
25
|
26
|
27
|
|
|
安裝后外形尺寸M
|
6.8×3.2×5.2
|
5.7×3.9×4.9
|
6.8×3.6×5.1
|
8.1×5.2×6.3
|
9.8×5.7×6.3
|
10.4×5.2×8.1
|
11×5.6×8.6
|
|
|
引風機
|
型號
|
Y5-47 右0°
|
GY2-15右0°
|
YX9-35No.8c右0°
|
GY6-1右0°
|
GY10-15右0°
|
Y5-47 12D右0°
|
Y5-47 12.4D右0°
|
|
流量（m3/h）
|
3295-5100
|
5200-8500
|
8868-19342
|
14000-20000
|
26321-32138
|
33318-50356
|
36762-55561
|
|
|
風壓
|
2383-2079
|
3668-3020
|
2805-3041
|
3060-3220
|
3714-3802
|
3628-3393
|
387-3619
|
|
|
電動機功率
|
5.5
|
11
|
22
|
30
|
55
|
75
|
90
|
|
|
鼓風機
|
型號
|
T4-72 3A右225 °
|
GG2-11右225°
|
T4-72-4.5A右225°
|
T4-72-5A右225°
|
GG10-1 9D右225 °
|
G4-73 9D右225 °
|
G4-73 9D右225 °
|
|
流量（m3/h）
|
1688-3517
|
3189-4130
|
5360-10288
|
7352-10249
|
1000-22500
|
23003-32709
|
23003-44128
|
|
|
風壓
|
792-1300
|
1578-1461
|
2582-1516
|
3195-2954
|
2690-1620
|
2668-2559
|
2668-1775
|
|
|
電動機功率
|
1.5
|
3
|
7.5
|
11
|
15
|
30
|
37
|
|
|
給水泵
|
型號
|
JGGC2.0-8×14JGGC2.0-8×18
|
JGGC2.4-9×19JGGC2.4-9×22DG6-25×11
|
DG6-25×7DG6-25×8DG6-25×12
|
DG6-25×7DG6-25×9DG6-25×12
|
DG12-25×7DG12-25×8
|
DG25-30×6DG25-30×7
|
DG25-30×6DG25-30×7
|
|
流量（m3/h
|
2.4
|
2.4/2.4/3.75
|
3.75-7.5
|
3.75-7.5
|
7.5-15
|
15-30
|
15-30
|
|
|
揚程m
|
119/153
|
152/176/280
|
175/200/300
|
175/225/300
|
175/200
|
180/210
|
180/210
|
|
|
電動機功率
|
3
|
3
|
7.5/11/15
|
7.5/15/15
|
15/15
|
30/30
|
30/30
|
|
|
調速箱
|
型號
|
GL-5P
|
GL-5P
|
GL-5P
|
GL-10P
|
GL-16P
|
GL-20P/Ⅱ
|
GL-20P/Ⅱ
|
|
電動機功率
|
0.55
|
0.55
|
0.55
|
0.75
|
1.1
|
1.5
|
1.5
|
|
|
出渣機
|
型號
|
LXL-1
|
LXL-2
|
LXL-4
|
LXL-6
|
LXL-10
|
LXL-15
|
LXL-20
|
|
電動機功率
|
0.75
|
1.1
|
1.1
|
1.1
|
1.1
|
1.5
|
1.1
|
|
|
除塵器型號
|
XD-1
|
XD-2
|
XD-4
|
XD-6
|
XD-10
|
XD-15
|
XD-20
|
|
